源测量单元(SMU)仪器是一种5合1工具。它外观紧凑,同时融合了数字万用表 (DMM)、电源、电流源、电子负载和脉冲发生器的实用功能。
您可以:
.同时精确提供测量电压和电流;
.直接或间接测量电阻相对于电流/电压关系;
.提供和测量范围非常广的电流(100aA~50A)和电压(100nV~3kV),支持6位半测量分辨率;
.生产测试运行速度提高 60%,吞吐量提高达10倍 ;
.节省时间,使速度达到最大,快速完成作业。
吉时利提供选择范围最广泛的源测量单元SMU仪器,满足高性能生产测试、工艺监测、产品开发和研究中电子制造商的专门需求。今天安泰测试为大家分享一下吉时利源表部分常卖型号,让大家有个基本了解。
吉时利源测量单元(SMU)产品介绍

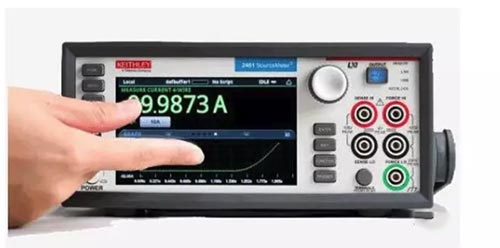

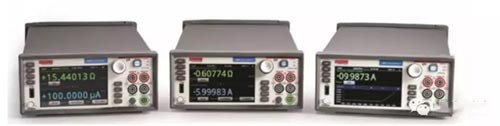

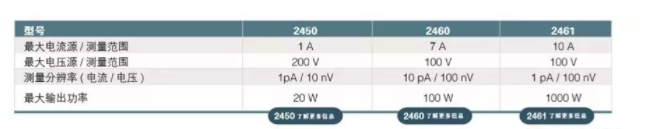

一、图形触摸屏2450、2460 和 2461 源表 SMU 仪器
.5英寸高清容性触摸屏GUI;
.0.012% 基本测量准确度,6位半分辨率;
.覆盖范围宽,最高 200V、7ADC、10A 脉冲、最大1000W;
.源端和接收端 (4象限) 操作;
.双1MS/s模数转换器,快速进行采样测量 (仅2461);
.增强灵敏度,20mV和10nA源/测量范围 (仅2450);
.内置相关情境前面板帮助;
.SCPI 和快速脚本处理器(TSP) 编程模式;
.前面板USB2.0存储I/O端口,用来传送数据、测试脚本或测试配置。

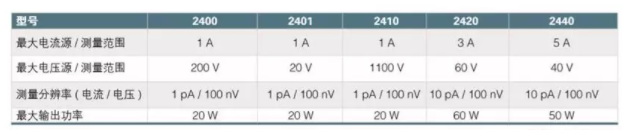

二、2400系列源表SMU仪器
.5种型号:20~100WDC,1100V~1mV;单通道 ;
.源端和接收端 (4象限) 操作;
.0.012% 基本测量准确度,6位半分辨率;
.2线、4线、6线远程电压源和测量传感 ;
.1700个读数/秒,4位半,经GPIB传送 ;
.合格/不合格对比,快速分拣/分装;
.可编程DIO端口,实现自动化/分拣器/探针台控制(2401除外);
.标配SCPIGPIB、RS-232和吉时利触发链路接口 。

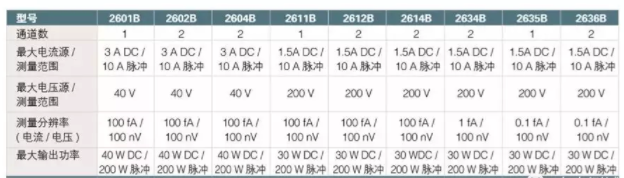

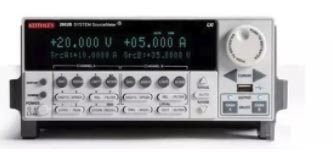

.紧密集成的4象限电压/电流源和测量仪器 ;
.10A脉冲到0.1fA及200V到100nV测量范围,提供了同类最优秀的性能,支持 6位半分辨率;
.多种型号,提供了业内最宽的动态范围 ;
.TSP技术在仪器中内嵌整个测试程序,提供了同类最优秀的系统级吞吐量;
.TSP-Link扩展技术,实现多通道并行测试,无需主机;
.全面进行生产测试,不影响空间;
.USB2.0、LXI-C、GPIB、RS-232和数字I/O接口。

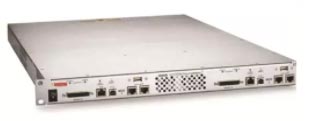

四、2606B系统源表SMU仪器
.拥有两台业界领先的Keithley2602BSMU的功能;
.在一个1U全机架机箱中提供了4通道SMU仪器;
.可堆叠,仪器之间没有1U空间要求;
.紧密集成电压/电流源和测量仪器,提供同类最优秀的性能,支持6位半分辨率;
.20V@1A和6V@3A功率包络,20W0.015%DCV基本准确度。
五、Keithley2650系列高功率SMU
.2651A 50A 高功率系统源表SMU仪器
.提供或接收2,000W的脉冲式功率 (±40V,±50A),200WDC功率;
.简便连接两台仪器(串联或并联),创建高达±100A或±80V的解决方案;
.1pA分辨率,精确测量超低泄漏电流;
.每点1ms(1MHz),18位采样,准确表征瞬态特点;
.1%~100%脉冲占空比,支持脉宽调制(PWM) 驱动方式及特定器件驱动激励源。
.2657A 3000V 高功率系统源表SMU仪器
.提供接收高达180W的DC或脉冲式功率;
(±3000V@20mA,±1500V@120mA),1fA低电流分辨率;
.双22位精密ADCs和双18位每点1ms模数转换器,高精度、高速度捕获瞬态信号;
.完全满足TSP标准,系统可简便集成Series2600B系统源表和24XX图形 SMUs。
