使用吉时利直流电压表测量直流电压源需注意什么

  使用吉时利直流电压表测量直流电压源需注意哪些事项?接下来一起看看吧!!!

  使用吉时利直流电压表测量直流电压源需注意什么

  1、 类型的选择。当被测量是直流时,应选直流表,即磁电系测量机构的仪表。当被测量是交流时,应注意其波形与频率。若为正弦波,只需测出有效值即可换算为其他值(如最大值、平均值等),采用任意一种交流表即可;若为非正弦波,则应区分需测量的是什么值,有效值可选用磁系或铁磁电动系测量机构的仪表,平均值则选用整流系测量机构的仪表。电动系测量机构的仪表常用于交流电流和电压的精密测量。

  2、 准确度的选择。因仪表的准确度越高,价格越贵,维修也较困难。而且,若其他条件配合不当,再高准确度等级的仪表,也未必能得到准确的测量结果。因此,在选用准确准确度较低的仪表可满足测量要求的情况下,就不要选用高准确度的仪表。通常0.1级和0.2级仪表作为标准表选用;0.5级和1.0级仪表作为实验室测量使用;1.5级以下的仪表一般作为工程测量选用。

  3、 量程的选择。要充分发挥仪表准确度的作用,还必须根据被测量的大小,合理选用仪表量限,如选择不当,其测量误差将会很大。一般使仪表对被测量的指示大于仪表最大量程的1/2~2/3以上,而不能超过其最大量程。

  4、 内阻的选择。选择仪表时,还应根据被测阻抗的大小来选择仪表的内阻,否则会带来较大的测量误差。因内阻的大小反映仪表本身功率的消耗,所以,测量电流时,应选用内阻尽可能小的电流表;测量电压时,应选用内阻尽可能大的电压表。

  5、 正确接线。测量电流时,电流表应与被测电路串联;测量电压时,电压表应与被测电路并联。测量直流电流和电压时,必须注意仪表的极性,应使仪表的极性与被测量的极性一致。

  6、 高电压、大电流的测量。测量高电压或大电流时,必须采用电压互感器或电流互感器。电压表和电流表的量程应与互感器二次的额定值相符。一般电压为100V,电流为5A。

  7、 量程的扩大。当电路中的被测量超过仪表的量程时,可采用外附分流器或分压器,但应注意其准确度等级应与仪表的准确度等级相符。

  另外,还应注意仪表的使用环境要符合要求,要远离外磁场。

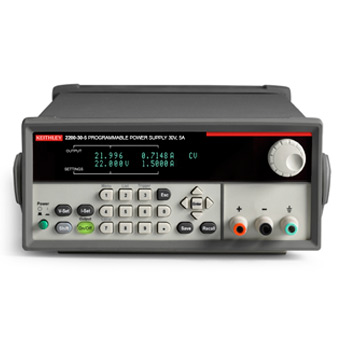

  例:KEITHLEY吉时利2200-60-2可编程直流电源

  无论在研究实验室、设计和开发、还是在生产测试中,KEITHLEY2200系列可编程直流电源的宽范围电压输出都适于测试和分析组件、电路、模块和完整器件的特性。吉时利2200系列由具有20V~72V输出电压并能提供86W、96W、100W和150W功率的5个模块构成。此外,这些可编程直流电源既可以用作恒流源也可以用作恒压源。KEITHLEY2200系列电源是高性能、多功能、易用性的最佳组合,能让您尽快获得高质量测试数据。吉时利2200系列电源在自动测试系统和在手动仪器配置中同样高效率。

  吉时利2200系列可编程直流电源主要特点及优点:

  ·86W-150W功率范围、20V-72V电压输出的5种型号适于宽范围功率要求

  ·0.03%基本电压输出准确度和0.05%基本电流准确度提供高质量测试数据

  ·极高的输出分辨率和测量分辨率,1mV和0.1mA,适于测试低功率电路和器件

  ·KEITHLEY2200可远程感测确保将设置电压施加至负载

  ·双路显示器能显示设置值和实际输出值,以连续指示传至负载的功率状态

  ·通过内建列表模式吉时利2200可编程直流电源能轻松创建多达80输出步骤的可重复测试序列

  ·GPIB和USB标准接口便于自动控制
