稳压二极管是干什么用的呢?稳压二极管的应用是什么?接下来一起了解一下吧!!!
稳压二极管是干什么用
稳压二极管的基本结构与普通二极管一样，也有一个PN结。由于制造工艺的不同，当这种PN结处于反向击穿状态时，PN结不会损坏(普通二极管的PN结是会损坏)，在稳压二极管用来稳定电压时就是利用它的这一击穿特性。一般二极管反向电压超过其反向耐压值时会被击穿而损坏，但是稳压二极管在承受反向电压达到稳压值时,反向电流急剧增大。只要反向电流值不超过允许的最大电流,就可以正常工作，它的反向伏安特性曲线较陡、线性度很好。
稳压二极管的应用
稳压二极管由于具有稳压作用，因此在很多电路当中均有应用，广泛用在稳压电源、电子点火器、直流电平平移、限幅电路、过压保护电路、补偿电路等当中。
1、稳压电路
如下图是阻容降压电路图，当负载RL电流增大时,电阻R2上的压降增大,负载电压随之降低，但是,只要稳压管两点电压稍有下降,稳压管电流就会显著减小,使通过电阻R2的电流和电阻R2上的压降基本不变,使得负载电压也基本不变。负载电流减小时,稳压过程则与此过程相反。
2、过压保护
过压有过高电压和低电压保护，如图是低压保护电路，避免负载长时间处于低压状态而端断开电路，它利用的是稳压二极管的击穿电压，一旦电源电压VCC超过稳压管击穿电压时，那么稳压管就会导通,这时候触点K吸合，继电器接通，负载RL工作。当VCC电压过低(没有达到稳压管稳定电压值)时,触点不动作，继电器不会吸合。
3、温度补偿
稳压二极管在温度补偿电路利用的是稳压二极管的温度系数，如下图是用温度互补型稳压二极管构成的稳压电路，采用互补型稳压二极管对于稳压要求较高的电路当中，特别是温度对电压的影响，这种具有温度互补特性的稳压二极管内部其实有两只普通的稳压二极管，但是它们的温度特性相反，当温度升高或下降时，一只二极管的管压降下降，另一只二极管的管压降升高，这样两只二极管总的管压降保持不变，起到到温度补偿作用。
4、限幅电路
如下图是反向比例电路，输入信号加入反相输入端，对于理想运放，该电路的输出电压与输入电压之间的关系为Vout=-R3/R1*Vin。为了防止放大器输出电压超过限定值,可增加稳压管限幅，使输出的电压峰值被限制在稳压管的稳定电压值上。

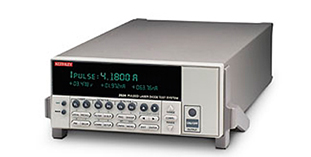

例：KEITHLEY吉时利2520脉冲激光二极
